硬體教學



連接有線(第四台)/無線電視或數位電視訊號



步驟1. 將原本接於家中電視機之有線/無線電視同軸纜線自電視機拆下後裝上RF轉接頭,連接到netTV BOX後面板TUNERIN之接口。

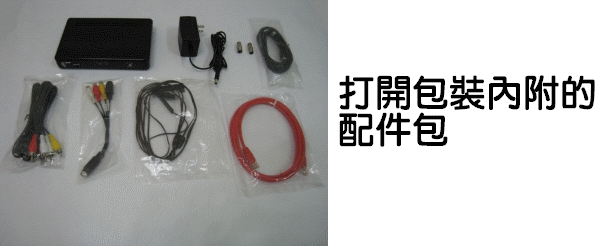

步驟2. 用包裝內所附帶的同軸纜線和RF轉接頭將netTV BOX後面板TUNEROUT接口和電視機的頻訊號接口相連接。(如不需使用電視機,此步驟可不執行,將不會影響netTV BOX之所有功能)



PS: TUNER OUT接口為TUNER IN接口之回路輸出,TUNER OUT僅在TUNER IN有輸入電視射頻訊號之狀態下才有訊號輸出

電視訊號接頭為歐規(PAL)轉碼器全球通用,台灣電視接頭為美規(NTSC)所以必須接轉接頭,如果此地區使用歐規的電視則直接接上就可使用。





連接其他裝置



MOD/錄放影機/電視卡/監視器/或其他使用AV端子的設備



步驟1. 將原本接於家中電視機之AV線拆下後,連接到netTV BOX後面板AV IN之接口。



步驟2. 用包裝內所附的AV輸出轉接線接上netTV BOX後面板AVOUT再將包裝內所附的AV線和電視機的AV接口相連接。(如不需使用電視機,此步驟可不執行,將不會影響netTV BOX之所有功能)



步驟3. 將包裝內所附的紅外線外接線連接到前面板的IR Blaster另外兩個頭則黏貼在該設備接收紅外線的地方,之後打開軟體學習紅外線就能正常轉台了。(監視器不需遙控可省略此步驟)



PS:監視器只有影像訊號為C-Video(AV端子黃色)則另一個設備使用S-Video影像Audio LR音效則可以同時接上使用,如果相反也可以,只需在軟體上選擇CV或是SV

PS:如沒有將紅外線裝上或是位置裝設不對,可能會導致無法轉台的問題。
