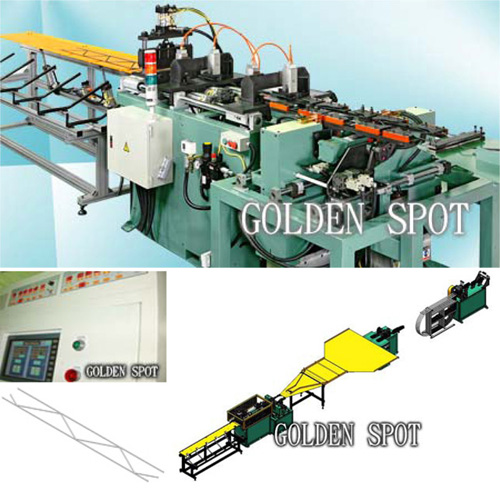

波浪型專用點焊網機

3組線盤(整捆盤圓線)→整直機構→輸送機構(馬達)→暫存區→輸送機構(伺服馬達)→1組波浪成型機構→波浪鐵線暫存區→2組T型點焊機(點焊)→成品推料機構→成品裁斷機構→成品暫存區
入線機構：偵測是否有線材進入
整直機構：將鐵線整直動作
馬達輸送機構：將鐵線輸送至暫存區中
暫存區：將整直好的鐵線先做暫存動作
整直機構：將鐵線做再一次的整直動作
伺服輸送機構：以伺服馬達帶動，依所設定之間距送線。
波浪成型機構：依設定之波型尺寸作成型。
點焊機構：共二組點焊汽缸進行雙T型焊接。
成品推料機構：依固定之點焊間距做推料動作。
成品裁斷機構：依設定的工件長度自動做裁切動作(油壓系統)。
成品暫存區：工件裁斷後，落入成品暫存區上。
控制系統：
人機介面操作，配合PLC控制，資料增修及維護動作，都在人機介面操作，易於檢修。
