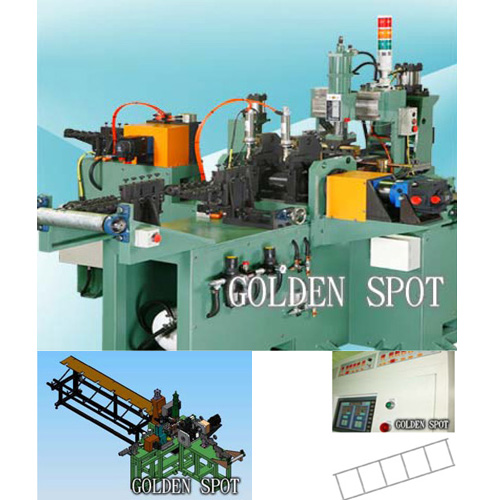

型專用點焊網機

直線2組線盤(整捆盤圓線)→直線整直機構→直線輸送機構(伺服馬達)
橫線1組線盤(整捆盤圓線)→橫線整直機構→橫線輸送機構(伺服馬達)
2組T型點焊機(點焊)→成品裁斷機構→成品暫存區

入線機構：偵測是否有線材進入
整直機構：將鐵線做整直動作
輸送機構：以伺服馬達帶動，依所設定之直橫線間距送線。
橫線裁線機構：依設定的距離做裁斷動作(油壓系統)。
點焊機構：共二組點焊汽缸進行雙T型焊接。
成品裁斷機構：依設定的工件長度自動做裁切動作(油壓系統)。
成品暫存區：工件裁斷後，落入成品暫存區上。

控制系統：
人機介面操作，配合PLC控制，資料增修及維護動作，都在人機介面操作，易於檢修。

用途：
H型點焊網
可用材質：
不銹鋼線、冷軋鐵線、鍍鋅鐵線
