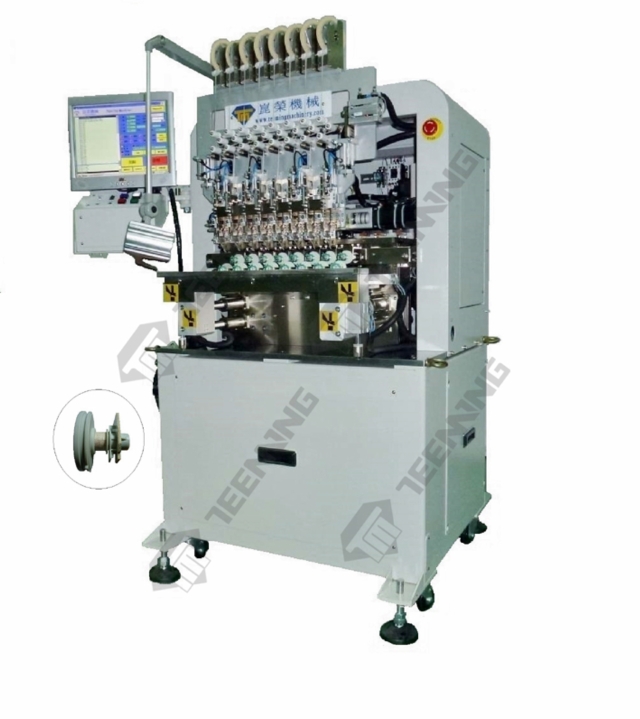

TM-5008-TP 八軸全自動繞線機 + 自動包膠帶機

規格表
繞線軸數量: 8
X.Y.Z軸控制方式: AC 伺服馬達
數據儲存:1GB CF Card
張力器: 機械式
繞線軸間距: 50 mm
骨架最大對角線:40 mm (骨架寬度不可超過32mm)
排線最大長度:85 mm
繞線軸最大轉速: 12000RPM/18000RPM
繞線軸轉向 :正 / 反轉
軸停精度: +/- 0.225˚
適用線徑(AWG/mm) AWG 48~28 / 0.03 - 0.3mm
X軸:導針前後移動距離 90mm
Y軸:導針左右移動距離 65mm
Z軸:導針上下移動距離 50mm
導針移動精度: 0.02mm( 機械),0.001 mm (軟體)
纏腳角度:0˚ /90˚/-30 ˚和其他角度(-30˚~90˚)
纏腳速度: (切線速度) 200mm/sec
電源:1¢ AC 220V， 50/60 HZ
消耗功率: 3KW
氣壓需求: 5~6 kgs /c㎡
膠帶外徑:MAX.130mm
膠帶內徑:76mm
膠帶寬度:Min.2mm Max.25mm
機台尺寸 (不含螢幕):210 (L) x 100 (W) x 160(H)cm
機台重量 510KGS

選購品:
1.絞線機 (線徑0.05mm以下)
2.自動進退料(骨架寬度<22mm)
3.撥刀機構(線徑0.15mm以上)
4.電子式張力器 絞線軸數量: 8
絞線最大長度: 300mm
絞線股數 :1.3.5.7.9
絞線最大速度: 5000 RPM
