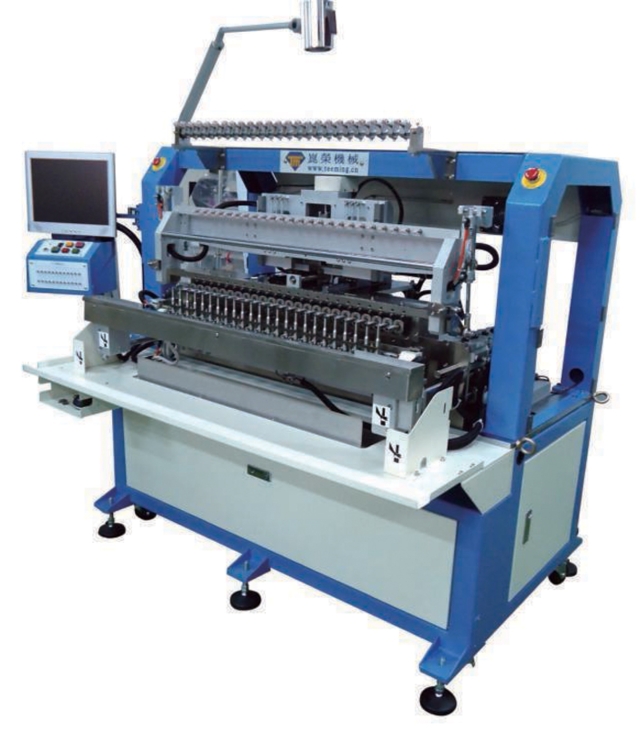

TM-3624 二十四軸全自動繞線機

規格表:
繞線軸數量:24
X.Y.Z軸控制方式: AC 伺服馬達
數據儲存:1GB CF Card
張力器: 機械式
繞線軸間距: 36 mm
骨架最大對角線:26 mm (骨架寬度不可超過18mm)
排線最大長度:85 mm
繞線軸最大轉速: 18000RPM
繞線軸轉向 :正 / 反轉
軸停精度: +/- 0.225˚
適用線徑(AWG/mm) AWG 48~28 / 0.03 - 0.3mm
X軸:導針前後移動距離 90mm
Y軸:導針左右移動距離 90mm
Z軸:導針上下移動距離 55mm
導針移動精度: 0.02mm( 機械),0.001 mm (軟體)
纏腳角度:0˚ /90˚
纏腳速度: (切線速度) 200mm/sec
電源: 3¢ AC 220V， 50/60 HZ
消耗功率: 7KW
氣壓需求: 5~6 kgs /c㎡( =0.5~0.6MPA )
機台尺寸 (含螢幕):185(L) x 115 (W) x 155(H)cm
機台尺寸(含螢幕及張力架): 185(L) x 235 (W) x 160(H)cm
機台重量 900KGS

選配:
1.絞線機 (線徑0.05mm以下)
2.自動進料+自動收料托盤
3.剪刀機構(線徑0.28mm以上)
4.撥刀機構(線徑0.15mm以上)

絞線軸數量: 24
絞線最大長度: 300mm
絞線股數 :1.3.5.7.9
絞線最大速度: 5000 RPM
