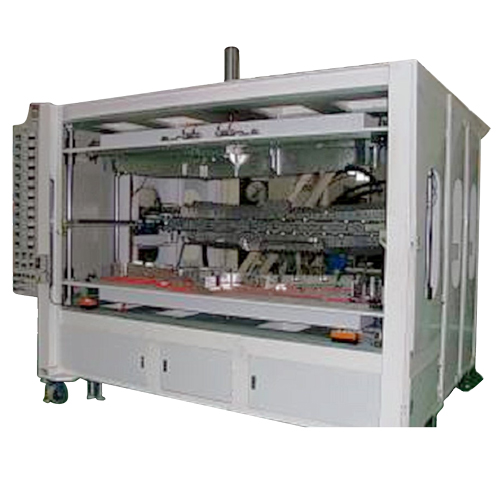

油壓式熱板熔接機

特性：
‧作動時使用壓力穩定(沒有空氣壓縮問題)。
‧本機油壓缸使用高低壓力作動。
‧接觸熔接物時油壓缸使用低壓慢速(可調壓力與速度)來熔接。
‧熱模作動時其緩衝距離，可依模具重量作最佳調整，使機台在作動時，震動減到最低。
‧熱板模具使用高精度線性滑軌傳動。
‧當停電時本機油缸會自動回歸，可避免上下模具長時間受熱而變形，即可確保模具精度。

說明：
‧利用熱板模具加溫使熔接物表面溶解再行加壓結合。
‧加壓結合後可達到緊密接合之要求，並可做到水氣密等需求。
‧本機適用於超音波無法熔接或加工困難之塑品。
‧本機適用於大型或3D不規則塑膠品。

本機適用產品：物料棧板，汽車儀表板。




機台品號
SH23090-ON
SH23090-OCL
SH23090-OMM


配備


作動模式
熱模板
空 壓
●
●
●


上下模板結合方式
油 壓
●
●
●


鎖模模式
熱模板
C 型夾
●




轉角缸

●
●


上模板
壓 板
●
●
●


轉角缸





下模板
壓 板
●




轉角缸

●
●


線路控制
繼電器
●




PLC

●
●


溫度顯示器
12組（含異常警報）
●
●
●


上模板防脫裝置
●
●
●


真空檢知器
●
●
●


氣源檢知器
●
●
●


熱模板後退緩衝器
●
●
●


斷電油缸回歸系統
●
●
●


手/自動治具閥
●
●
●


安全網
紅外線光電式
●
●
●


汽動式PC門板





人機介面


●


油壓馬達
7.5 HP
7.5 HP
7.5 HP


基本耗電 (熱模另計)
15 A
15 A
15 A


每組顯示器最大負載電流
30 A
30 A
30 A


最大作業空間
2300 x 700 x 1050
2300 x 700 x 1050
2300 x 700 x 1050


最大模具尺寸
2100 x 550 x 250
2100 x 550 x 250
2100 x 550 x 250


最小結合空間
300 mm
300 mm
300 mm


機台外觀尺寸
3280 x 2575 x 2750
3280 x 2575 x 2750
3280 x 2575 x 2750


木箱尺寸





淨 重
4180 kg
4180 kg
4180 kg


毛 重







代碼說明
‧O：油壓式 ‧N：基本型 ‧C：夾具型 ‧D：安全門 ‧MM：人機介面
