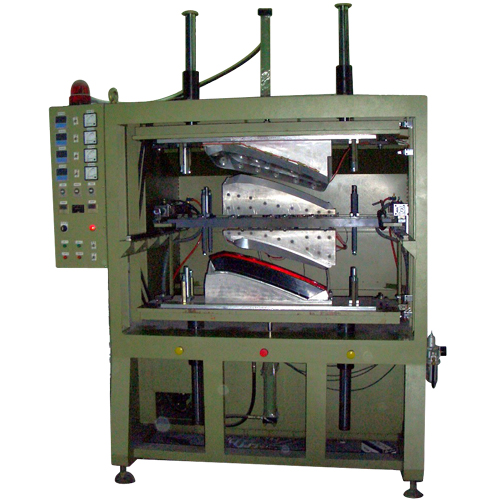

油壓式熱板熔接機
詳細規格及用途描述
特性:
‧作動時使用壓力穩定(沒有空氣壓縮問題)。
‧本機油壓缸使用高低壓力作動。
‧接觸熔接物時油壓缸使用低壓慢速(可調壓力與速度)來熔接。
‧熱模作動時其緩衝距離,可依模具重量作最佳調整,使機台在作動時,震動減到最低。
‧熱板模具使用高精度線性滑軌傳動。
‧當停電時本機油缸會自動回歸,可避免上下模具長時間受熱而變形,即可確保模具精度。
說明:
‧利用熱板模具加溫使熔接物表面溶解再行加壓結合。
‧加壓結合後可達到緊密接合之要求,並可做到水氣密等需求。
‧本機適用於超音波無法熔接或加工困難之塑品。
‧本機適用於大型或3D不規則塑膠品。
本機適用產品:汽車尾燈,方向燈,第三煞車燈,空氣慮清器,引擎吸氣管。
機台品號
SH12045-ON
SH12045-OCD
SH12045-OMM
配備
作動模式
熱模板
空 壓
●
●
●
上下模板
油 壓
●
●
●
鎖模模式
熱模板
C 型夾
●
●
●
轉角缸
上模板
壓 板
●
●
●
轉角缸
下模板
壓 板
●
●
●
轉角缸
線路控制
繼電器
●
PLC
擇
●
溫度顯示器
4組(含異常警報)
●
●
8組(含異常警報)
●
上模板防脫裝置
●
●
真空檢知器
●
●
汽源檢知器
●
●
●
熱模板後退緩衝器
●
●
●
斷電油缸回歸系統
●
●
●
手/自動治具閥
●
●
●
安全網
紅外線光電式
擇
汽動式PC門板
●
人機介面
●
油壓馬達
3 HP
3 HP
3 HP
基本耗電 (熱模另計)
10 A
10 A
10 A
每組顯示器最大負載電流
30 A
30 A
30 A
最大作業空間
1200 x 450 x 950
1200 x 450 x 950
1200 x 450 x 950
最大模具尺寸
1050 x 320 x 220
1050 x 320 x 220
1050 x 320 x 220
最小結合高度
260 mm
260 mm
260 mm
機台外觀尺寸
2420 x 2050 x 1570
2420 x 2050 x 1570
2420 x 2050 x 1570
木箱尺寸
2520 x 2300 x 1820
2520 x 2300 x 1820
2520 x 2300 x 1820
淨 重
1500 kg
1500 kg
1500 kg
毛 重
1800 kg
1800 kg
1800 kg
代碼說明
‧O:油壓式 ‧N:基本型 ‧C:夾具型 ‧D:安全門 ‧MM:人機介面
