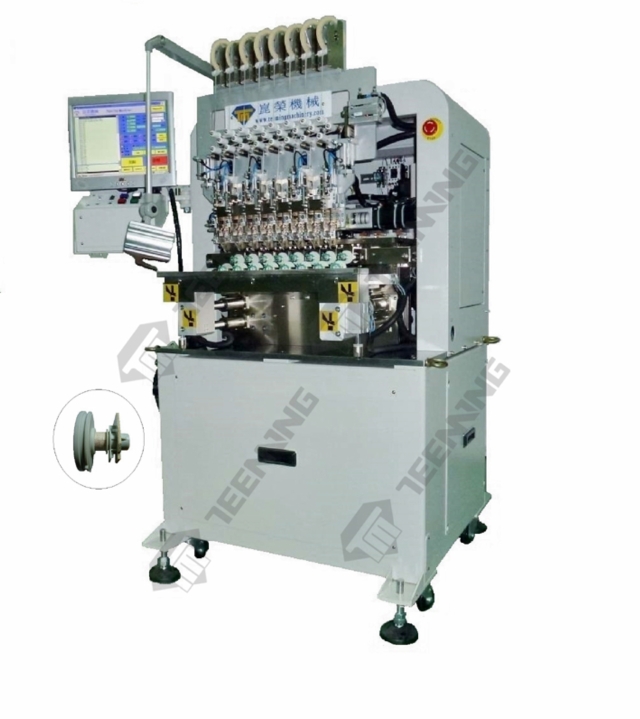

TM-5008-TP 八轴全自动绕线机 + 自动包胶带机

规格表
绕线轴数量: 8
X.Y.Z轴控制方式: AC 伺服马达
数据储存:1GB CF Card
张力器: 机械式
绕线轴间距: 50 mm
骨架最大对角线:40 mm (骨架宽度不可超过32mm)
排线最大长度:85 mm
绕线轴最大转速: 12000RPM/18000RPM
绕线轴转向 :正 / 反转
轴停精度: +/- 0.225˚
适用线径(AWG/mm) AWG 48~28 / 0.03 - 0.3mm
X轴:导针前后移动距离 90mm
Y轴:导针左右移动距离 65mm
Z轴:导针上下移动距离 50mm
导针移动精度: 0.02mm( 机械),0.001 mm (软体)
缠脚角度:0˚ /90˚/-30 ˚和其他角度(-30˚~90˚)
缠脚速度: (切线速度) 200mm/sec
电源:1¢ AC 220V， 50/60 HZ
消耗功率: 3KW
气压需求: 5~6 kgs /c㎡
胶带外径:MAX.130mm
胶带内径:76mm
胶带宽度:Min.2mm Max.25mm
机台尺寸 (不含萤幕):210 (L) x 100 (W) x 160(H)cm
机台重量 510KGS

选购品:
1.绞线机 (线径0.05mm以下)
2.自动进退料(骨架宽度<22mm)
3.拨刀机构(线径0.15mm以上)
4.电子式张力器 绞线轴数量: 8
绞线最大长度: 300mm
绞线股数 :1.3.5.7.9
绞线最大速度: 5000 RPM
