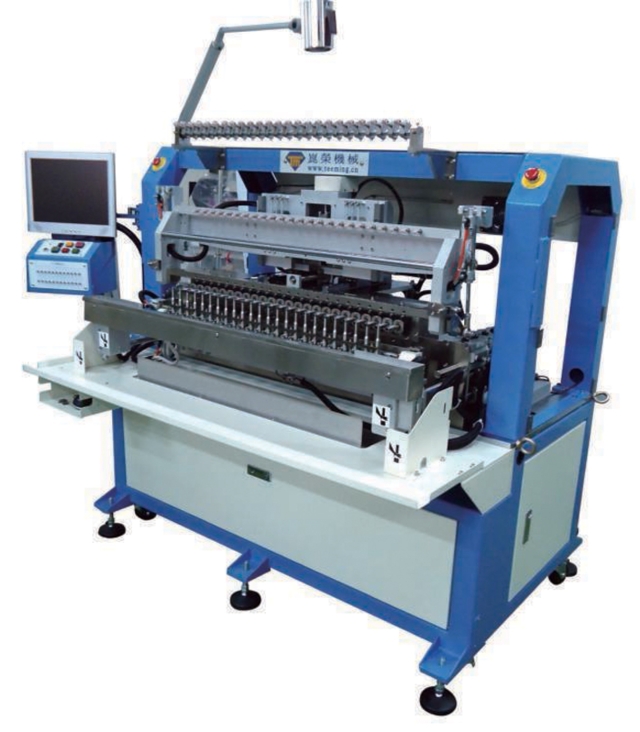

TM-3624 二十四轴全自动绕线机

规格表:
绕线轴数量:24
X.Y.Z轴控制方式: AC 伺服马达
数据储存:1GB CF Card
张力器: 机械式
绕线轴间距: 36 mm
骨架最大对角线:26 mm (骨架宽度不可超过18mm)
排线最大长度:85 mm
绕线轴最大转速: 18000RPM
绕线轴转向 :正 / 反转
轴停精度: +/- 0.225˚
适用线径(AWG/mm) AWG 48~28 / 0.03 - 0.3mm
X轴:导针前后移动距离 90mm
Y轴:导针左右移动距离 90mm
Z轴:导针上下移动距离 55mm
导针移动精度: 0.02mm( 机械),0.001 mm (软体)
缠脚角度:0˚ /90˚
缠脚速度: (切线速度) 200mm/sec
电源: 3¢ AC 220V， 50/60 HZ
消耗功率: 7KW
气压需求: 5~6 kgs /c㎡( =0.5~0.6MPA )
机台尺寸 (含萤幕):185(L) x 115 (W) x 155(H)cm
机台尺寸(含萤幕及张力架): 185(L) x 235 (W) x 160(H)cm
机台重量 900KGS

选配:
1.绞线机 (线径0.05mm以下)
2.自动进料+自动收料托盘
3.剪刀机构(线径0.28mm以上)
4.拨刀机构(线径0.15mm以上)

绞线轴数量: 24
绞线最大长度: 300mm
绞线股数 :1.3.5.7.9
绞线最大速度: 5000 RPM
