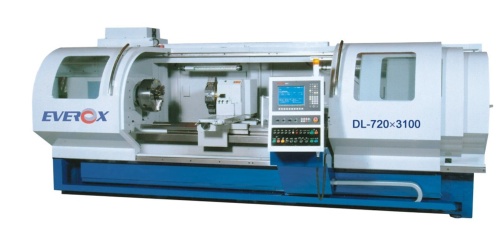

| > 产品资讯 - POWERFUL FLAT BED CNC LATHES |
Working Capacity:
◎Swing over bed: 610 mm
◎Swing over cross slide: 360 mm
◎Swing over gap: 790 mm
◎Dist. between centers: 1100/ 1600 /2100 /3100 /4100 mm
◎Width of bed: 410 mm
HEADSTOCK：
◎Spindle bore：Ø 83/ 105 m/m
◎Spindle nose：A2-8 or D1-8
◎Rang of spindle speed ：40-2000 rpm
◎No. of spindle speed：3
CARRIAGE:
◎Cross travel（X axis）：450mm
◎Longitudinal travel（Z axis）：975/1475/1975/2975/3775mm
◎AC servo motor（kw）：X：1，Z：2
◎Rapid feed（m/min）：X：7 , Z：10 / X：7 , Z：8
◎Range of feeds（mm/rev.）：X/Z：0.001-500
TURRET:
◎No. of tools：H4/V8
◎Tool size：25 mm
Tail Stock:
◎Quill dia.：Ø 80/ 105（opt.）mm
◎Quill stroke：180 mm
◎Tailstock taper：MT#5
MOTOR
◎Mainspindle motor：20/25（opt.）HP
◎Coolant pump motor：1/4 HP
◎Lubricating pump：1/16 HP
BALL SCREW:
◎X axis： ø25×5×C5
◎Z axis： ø50×10×C5 |
|
|
|
|
