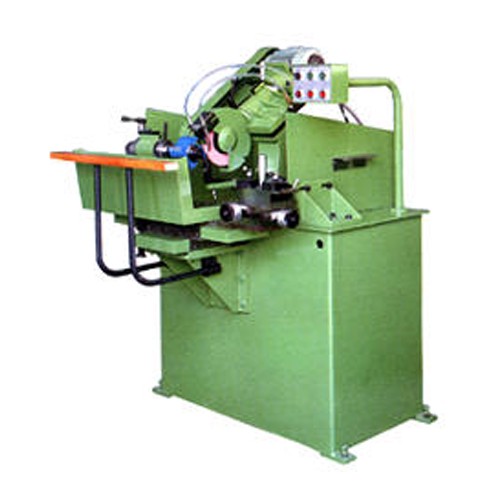

精密仿型刀具研磨機
詳細規格及用途描述
描述:
1.工作範圍:工作物直徑50~350mm
工作物長度:最長250mm
2.磨輪主軸:外徑31.75h6mm
轉速3250r.p.m.
前後傾斜度:10?30
左右傾斜度:20-0-20
-5?@個定位。
3.磨輪:內徑31.75H7*210mm
幅:8mm
砂輪厚度:5mm
4.床台滑座:
X軸行程250mm Y軸行程100mm
5.工作頭:主軸孔錐度:MT-N0.5莫氏
分度板15?24等分
刀桿軸MT#5×25.4×150L(250L)
6.仿型滑座:
X.Y軸行程:50刻度0.01mm
模板平台:50×225mm
7.馬力:
主軸馬達:1.5KW(2HP)
冷卻水幫浦:0.125KW(1/8HP)
8.機械規範:
機械尺寸:H1250×W1000×D1100
重量:約650KG
特性:
1.主軸以高速精密軸承組合，穩定性高。
2.磨輪前後傾斜10?30?炙k20-0-20?i隨意調整，操作方便。
3.床台X.Y軸座採用精密滑行軸承，精密裝配，輕滑穩定，提高生產量和品質。
