AR 系列 / 無背隙滾子凸輪系列分度盤

1.採用高精密之徑軸向預壓軸承，氣壓式剎車鎖緊方式，加大鎖緊壓力以確保耐切削力，

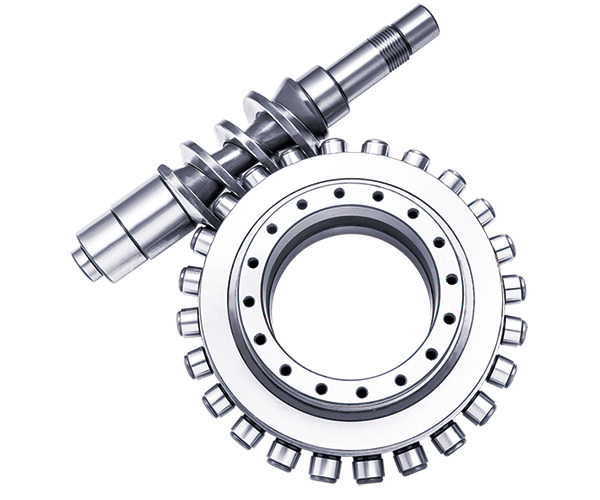

2.高精密滾子凸輪，傳動定位精度高背隙容易調整，可與CNC機器連線旋轉或搭配單軸控制器加工。





單位
AR-135
AR-160
AR-200
AR-250
AR-320


工作盤直徑
mm
135
160
200
250
320


中心高度
mm
110
135
160
160
210


中心孔徑
mm
Ø30H7/Ø15
Ø60H7/Ø45
Ø60H7/Ø45
Ø75H7/Ø70
Ø75H7/Ø70



盤面T型溝
mm
12H7
12H7
12H7
12H7
14H7


基準定位鍵
mm
14H7
14H7
18H7
18H7
18H7


伺服馬達
發那科

α2i
α4i
α4i
α8i
α12i


三菱

HF75
HF104
HF104
HF154
HF204S


總減速比

30
36
36
60
60


最高迴轉數 (3000rpm)
rpm
100
83.3
83.3
50
50


容許切削扭力
kb/m
10
18
18
60
90


鎖緊壓力
空壓
kg/cm2
5
5
5




油壓
kg/m



30
30


鎖緊扭力
sec
8
14
13
90
150


分割精度
sec
40
20
20
20
20


重覆精度

4
4
4
4
4


最小設定單位

0.001º
0.001º
0.001º
0.001º
0.001º


容許承重
立式
kg
20
70
70
100
150


臥式
kg
45
140
140
250
350


當夾鎖時其容許負載

kgf
600
800
800
1400
2000



Fxl
kgf-m
8
13
13
150
260



Fxl
kgf-m
15
40
40
100
200


容許慣性
kg-m2
0.1
0.48
0.48
1.95
3.7
