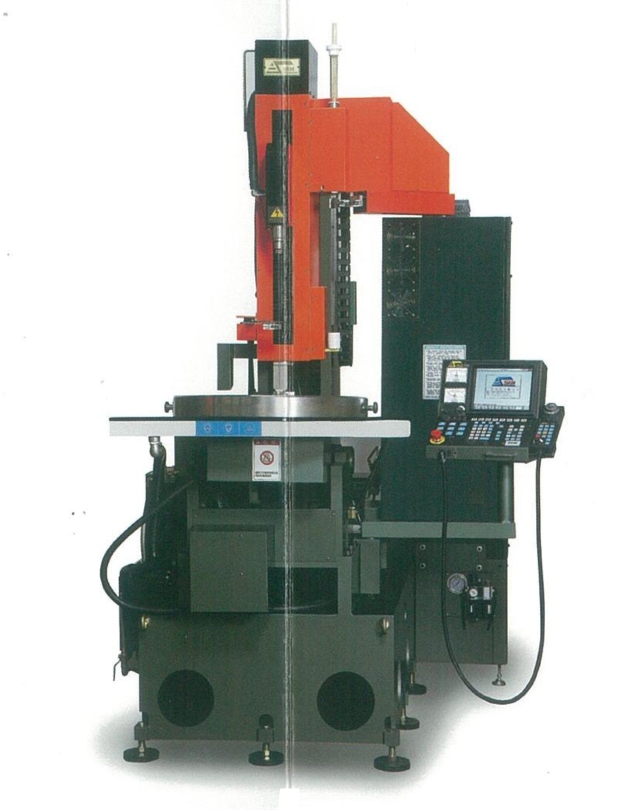

TD66/U+V
- 產品型號:
- TD66
- 原產地:
- 台灣
詳細規格及用途描述
Y. Z. C.U. V. B共6軸電腦控制
自動換銅管(專利)
實力加工:約600孔/副模
依模具大小可客製化
自動換銅管(專利)
實力加工:約600孔/副模
依模具大小可客製化
機械規格 | TD66/U+V | TD66/U |
---|---|---|
X伺服行程 | 無 | 無 |
Y伺服行程 | 500 mm | 500 mm |
Z伺服行程 | 750 mm(600) | 750 mm(600) |
機頭輔助行程(C軸) | 600 mm | 600 mm |
B伺服行程 | 360° | 360° |
U伺服行程 | 360° | 360° |
V伺服行程 | -10°~85° | 無 |
工作檯面積 | Ø438 mm | Ø438 mm |
工作水槽內容積 | Ø910 mm | Ø910 mm |
最大工件尺寸 | Ø900 mm | Ø900 mm |
工作檯與導嘴最大距離 | 280 mm | 280 mm |
銅管電極尺寸 | Ø1.0mm以上 | Ø1.0mm以上 |
自動換銅管電極尺寸(選配) | 400mm銅管Ø0.8~Ø3.0/600mm銅管Ø01.0~Ø3.0 (特殊規格另議) | 400mm銅管Ø0.8~Ø3.0/600mm銅管Ø01.0~Ø3.0 (特殊規格另議) |
儲水槽容量 | 300 Liter | 300 Liter |
過濾芯數量 | 2pcs | 2pcs |
機台總重量 | 2500 kgs | 2400 kgs |
機台高度 | 2265~2765 mm | 2265~2765 mm |
