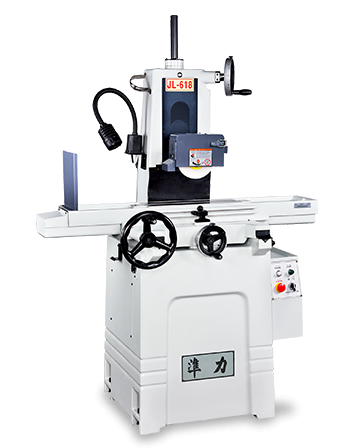

手動成型平面磨床(鞍座系列)

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型號
JL-614/614M
JL-618/618M
618SB
JL-818/818M


加工能力


工作台面積(WxL)(mm)
150X365 (6"x14")
150X465 (6"x1/8")
200X465 (8"x1/8")
150X465 (6"x1/8")


工作台最大行程(前後 * 左右)(mm)
175X372(7"x15.2")
175X472(7"x18.8")
205X472(8"x18.8")
175X472(7"x18.8")


最大研磨面積(mm)
150X365 (6"x14")
150X465 (6"x18")
200X450 (8"x18")
150X465 (6"x18")


主軸中心至工作台面最大距離(mm)
450 mm(18")
450 mm(18")
450 mm(18")
450 mm(18")


左右進給


工作台速度 (無段變速)
-
-
-
3~25m/min(120"~1000"/min)


工作台滑道
一 V 型一平軌道
一 V 型一平軌道
鋼珠滾動滑軌
一 V 型一平軌道


前後進給


自動前後進給量 大約
-
-
-
-


電動快速進給 大約 (mm/min)
-
-
-
-


手輪進給量


每轉 1
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")


每刻度 1
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")


前後微調進給量 (選配)


每轉 1
0.1mm(0.002")
0.1mm(0.002")
0.1mm(0.002")
0.1mm(0.002")


每刻度 1
0.001mm(0.00005")
0.001mm(0.00005")
0.001mm(0.00005")
0.001mm(0.00005")


上下進給


砂輪快速進給


60HZ
-
-
-
-


50HZ
-
-
-
-


手輪進給量


每轉 1
1mm(0.04")
1mm(0.04")
1mm(0.04")
1mm(0.04")


每刻度 1
0.005mm(0.00002")
0.005mm(0.00002")
0.005mm(0.00002")
0.005mm(0.00002")


上下微調進給量 (選配)


每轉 1
0.02mm(0.002")
0.02mm(0.002")
0.02mm(0.001")
0.02mm(0.002")


每刻度 1
0.0005mm(0.00005")
0.0005mm(0.00005")
0.0005mm(0.00005")
0.0005mm(0.00005")


自動上下進給 (設定最小單位)
-
-
-
-


砂輪


主軸轉速


60Hz(rpm)
3500R.P.M
3500R.P.M
3500R.P.M
3500R.P.M


50Hz(rpm)
2900 R.P.M
2900 R.P.M
2900 R.P.M
2900 R.P.M


砂輪尺寸


(ODxWxB) (mm)
180X13X31.75(7.2"X0.5"X1.25")
180X13X31.75(7.2"X0.5"X1.25")
180X13X31.75(7.2"X0.5"X1.25")
180X13X31.75(7.2"X0.5"X1.25")


馬達


主軸馬達 (HP*P)
1.5HPX2P
1.5HPX2P
2HPX2P
1.5HPX2P


油壓馬達 (HP)
-
-
-
-


自動前後進給馬達
-
-
-
-


砂輪頭快速升降馬達 (上下)
-
-
-
-


噪音值 dB (A)






噪音值
低於 78dB (A) 以下
低於 78dB (A) 以下
低於 78dB (A) 以下
低於 78dB (A) 以下


重 量


機器淨重 / Kgs
570(1254 lbs)
790(1738 lbs)
850(1870 lbs)
815 (1793 lbs)


裝箱毛重 / Kgs (1bs)
670(1474 lbs)
890(1958 lbs)
1000(2200 lbs)
915 (2013 lbs)


尺寸


機台作業空間 (長 × 寬 x 高)(mm)


(LxWxH)(mm)
1500X1300 (60"X52")
1870X1300(72"X52")
1950X1300 (78"X52")
1900X1300 (76"X52")


裝箱尺寸 (長 x 寬 x 高)/cm


(L×W×H)/cm
134X104X210 (54"X42"X84")
140X104X210 (56"X42"X84")
170X117X210(68"X47"X84")
160X113X220 (64"X45.2"X88")
