![M1510-2H M1510-2H](https://www.cens.com/cens/supplier/3745/product/174255/BIG.jpg?xxx=1723618778462)

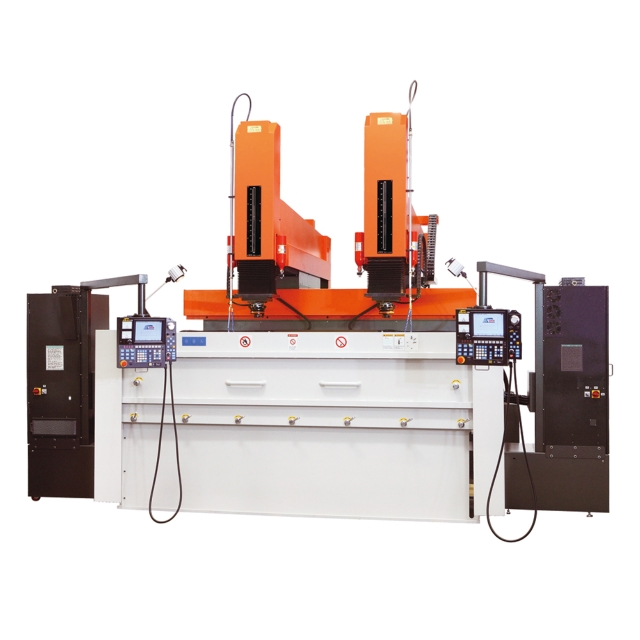

M1510-2H
詳細規格及用途描述
‧X、Y、Z三軸使用AC馬達
‧多孔穴加工、擴孔加工、螺紋加工
‧可搭配ATC及C軸加工
‧放電R角<0.02mm
‧多孔穴加工、擴孔加工、螺紋加工
‧可搭配ATC及C軸加工
‧放電R角<0.02mm
‧最佳表面粗度Ra<0.1µm.
‧三軸自由定義加工軸向及擴孔功能
‧快速跳躍及間段長行程排渣功能
‧特殊肋骨加工功能
‧三軸自由定義加工軸向及擴孔功能
‧快速跳躍及間段長行程排渣功能
‧特殊肋骨加工功能
Specification | M1510-2H |
---|---|
X、Y行程 | 單動 860 x 1000 mm 雙動 430 x 1000 mm |
Z伺服行程及(輔助行程) | 600 mm |
工作檯面積 | 1580 x 1100 mm |
工作油槽內容積 | 2070x1620x650 mm |
主軸與工作檯最大距離 | 1350 mm |
電極最大重量 | 200 kgs |
工作檯最大承重 | 9500 kgs |
過濾桶容量 | 3200 Liter |
過濾芯數量 | 12 pcs |
機台總重量 | 15000 kgs |
機台高度 | 3670 mm |
放電能量 | 90A/5A.120A/5A.150A/5A.180A/5A.240A/5A.300A/5A |
輸入電源 | 220 / 380 / 415 / 440 V |
總容量 | 20KVA / 26KVA / 34KVA |
最快加工速度 | 600/800/1000/1200/1600/2000 mm3/min |
最細表面粗度 | Ra≦0.1μm |
最低電極消耗比 | <0.2% (特殊配備可達<0.1%) |
