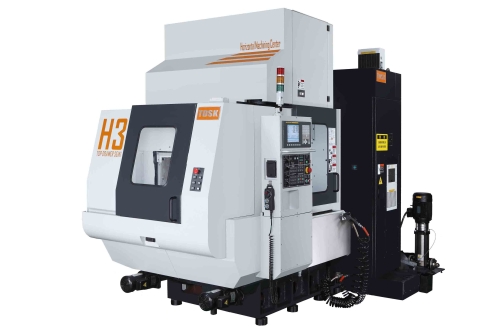

CNC 臥式綜合加工中心機
- 產品型號:
- H3
- 原產地:
- 台灣
詳細規格及用途描述
此機型具有最小佔地面積的特性，主要是刀庫小型化，並整合於機台上方，無導刀、刀庫橫移機構達成最簡化設計，換刀可靠度大富提高。再加上快速換刀機構，效率因此大幅提升。TDSK H3機台工作台面為300四方，與市面上現有的同類大型工作台500四方機台相比，兩台H3的建置成本約等於一台工作台500四方機型的投資金額；而泰柏H3因換刀、工作台交換、進給率、主軸轉速都較快，因此單台機台下約可得到大型機1.3倍的生產力。因此在同樣的投資金額下選用TDSK H3機台可設置兩台，便可達到2.6倍的生產力。
*行程:X軸行程 460mm, Y軸行程 350mm, Z軸行程 350mm
*工作台尺寸: 300 x 300mm
*工作台最大載重: 120kg
*最大工件尺寸: ø455 x 410mm
*主軸型式: #40皮帶, 主軸轉速 10,000rpm(選配18000RPM)
*X/Y/Z軸-快速進給: 48/48/48 m/min.
*X/Y/Z軸-切削進給: 12/12/12 m/min.
*刀庫形式:鏈式刀倉 凸輪式換刀
