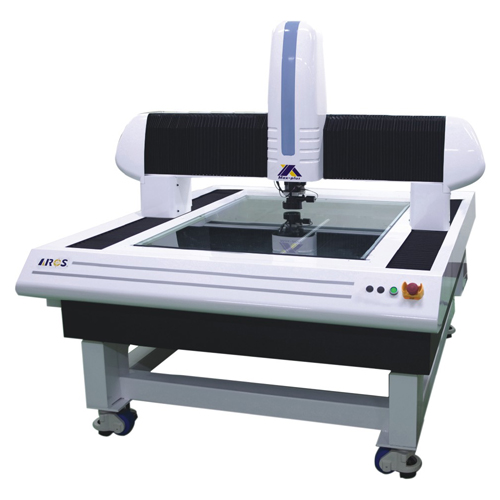

![CNC 非接触式影像量测系统 CNC 非接触式影像量测系统](https://www.cens.com/cens/supplier/19897/product/95260/BIG.jpg?xxx=1723661104180)
CNC 非接触式影像量测系统
- 产品型号:
- MAX-PLUS SERIES
- 原产地:
- 台湾
- 颜色:
- Black &White
详细规格及用途描述
产品特色:
* 影像量测系统:高解析彩色摄影机 / 高速处理影像撷取卡
* 放大倍率:0.7X~4.5X (17.5X~112.5X)无段变焦式镜头或同轴光镜头(选配)
* 选配:0.5X物镜(适用于标准镜头)
2X物镜(适用于标准镜头或同轴光镜头)
5X物镜(适用于同轴光镜头)
10X物镜(适用于同轴光镜头)
* 光源:3CH光源系统━环型表面光源,超亮轮廓与同轴光源(LCD)
26CH光源系统(选配)━多区段表面光源,超亮轮廓与同轴光源(LCD)
* 线性精度:X.Y轴,±(3.5+L/100)μm(MAX-6272及MAX-6090)
X.Y轴,±(5+ L/100)μm(MAX-90120及MAX-120150)
* 马达:X.Y.Z轴伺服马达
* 伺服马达控制:滑鼠(选配:摇杆)
* 基座:高精度花岗岩平台
* 电源:1~,AC200~230V,50/60Hz
* 软体:SI-901(选配:SI-901A含有Excellon格式;SI-901B━含有探针量测功能)
* 光学尺:X.Y.Z 轴,解析度0.0005mm.(MAX-6272、MAX-6090)
* 光学尺:X.Y.轴,解析度0.0001mm ; Z 轴,解析度0.0005 mm(MAX-90120、MAX-120150)
