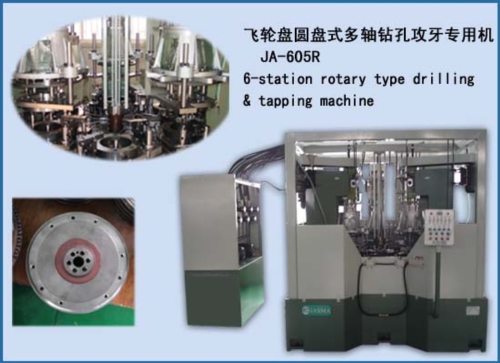

圆盘式多轴钻孔攻牙专用机 (飞轮盘)
- 产品型号:
- JA-605R
详细规格及用途描述
机械尺寸
L2200*W2250*H2400mm
油压分割器CT-600六等份
第1工位
人工上下工件,汽缸ø50-120ST+线性滑轨
第2工位
钻孔主轴头D8-150+马达5HP/4P+10轴可调式钻孔多轴器,配钻孔导孔板
第3工位
精铰主轴头D8-150+马达3HP/4P+3轴可调式钻孔多轴器,配钻孔导孔板
第4工位
钻孔主轴头D8-150 +马达3HP/4P+3轴可调式钻孔多轴器,配钻孔导孔板
第5工位
攻牙主轴头7N-80+马达3HP/6P+3轴可调式攻牙多轴器
第6工位
钻孔主轴头D8-150+马达3HP/4P+6轴可调式钻孔多轴器,配钻孔导孔板
油压夹模6组
液压系统
油压马达3HP4P*1台、2HP4P*3台;油压泵浦30L/M双联*1台、20L/M双联*3台
冷却系统
浸水马达1HP4P*1台
电气系统
三菱PLC可编程式控制器及组件
本专机是依据汽车用飞轮盘(如照片图)零件的所需加工而设计制造。
