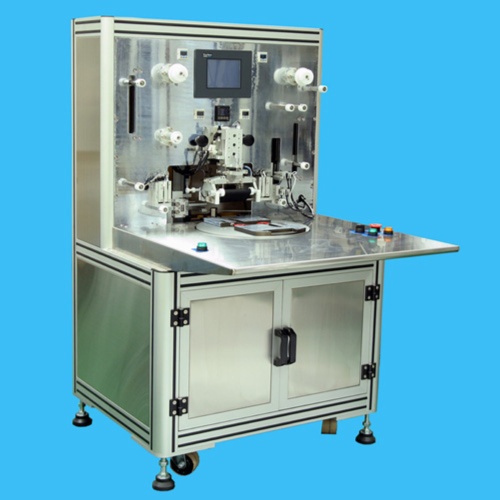

ACF贴附机

本装置是以治具方式将LCD于STAGE上放置定位后吸附真空旋转贴附ACF
设备外观尺寸：980㎜长×750㎜宽×1370㎜高
1. LCD定位机构 2. ACF送料机构
3. ACF热压机构
4. 收料机构
5. 控制系统A. 电源：单相AC220V 50/60Hz B. 气压源：4kg~7kg C. 真空源：本设备自备真空发生器
D. LCD 大小 ：MAX 110×135(mm)
E. ACF贴附长度：MAX 100(mm)
F. ACF贴附精度：±0.1mm以内
G. LCD 厚度：0.3~1.1(mm)
H. LCD 定位：以治具方式依玻璃尺寸固定
I. 压头材质：SUS440
J. 加热方式：以加热棒恒温方式加热
1. LCD定位机构: 本设备共有两个治具以旋转方式作业可节省置放panel时所等待时间，定位方式采顶边定位并以吸附真空方式固定后旋转台面(顶边定位可依产品调整)
2.ACF送料机构 : 采夹具挟持ACF以伺服马达位移，位移尺寸可于人机介面设定长度及位移速动
3.ACF热压机构 : ACF热压压头是采用SUS440材质热处理研磨方式制成，下压压力是以差压方式以控制下压压力，压头水平调整可依X轴θ以及Y轴θ以分厘卡调整水平。
4.收料机构 : 以减速马达卷取ACF拨离后之废料
5.控制系统 : PLC 三菱FX2N系统伺服马达三菱伺服200W人机介面Proface
6.单色温控系统采PID控制MAX 300度
