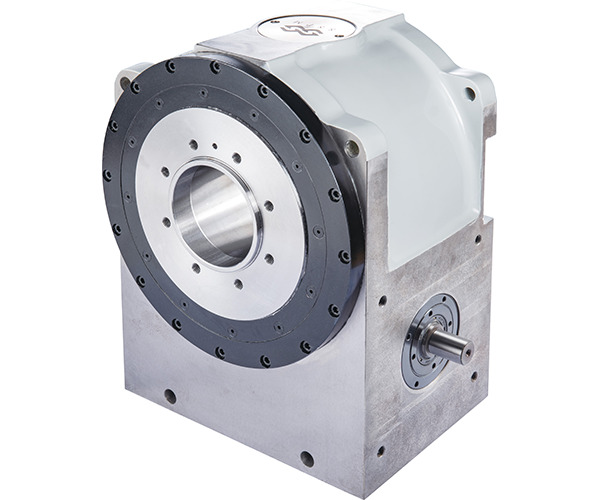

FR 凸轮式减速机 系列

1.滚子凸轮指的是入力凸轮轴及滚子转塔组两大部分。
2.滚子与凸轮以滚动方式接触，同时提供高刚性、高速性及耐持久三大特性。
3.预压的设计使滚子与凸轮间完全啮合，如此便能完全消除滚子与凸轮间的背隙，这更表现滚子凸轮的超精密特性。
4.以滚动的方式传递动能，可有效减少驱动过程中能量之消耗，使滚子凸轮的传动效率得以高达90%以上。



齿轮油
单位
RA-63
RA-80
RA-100



减速比

20
20
20


入力最高转速
rpm
3000
2500
2000


容许转矩
N.m
123
192
537


定位精度
arc-sec
60
40
40


反覆定位精度
arc-sec
±7
±5
±5


盘面同心度
mm
±0.005
±0.005
±0.005


盘面平行度
mm
±0.005
±0.005
±0.005


重量
kg
6.3
12.5
23


机油
单位
AR-63
AR-80
AR-100


减速比

20
20
20


入力最高转速
rpm
3000
3000
3000


容许转矩
N.m
152
237
661


定位精度
arc-sec
60
40
40


反覆定位精度
arc-sec
±7
±5
±5


盘面同心度
mm
±0.005
±0.005
±0.005


盘面平行度
mm
±0.005
±0.005
±0.005


重量
kg
6.3
12.5
23
