AR 系列 / 无背隙滚子凸轮系列分度盘

1.采用高精密之径轴向预压轴承，气压式刹车锁紧方式，加大锁紧压力以确保耐切削力，

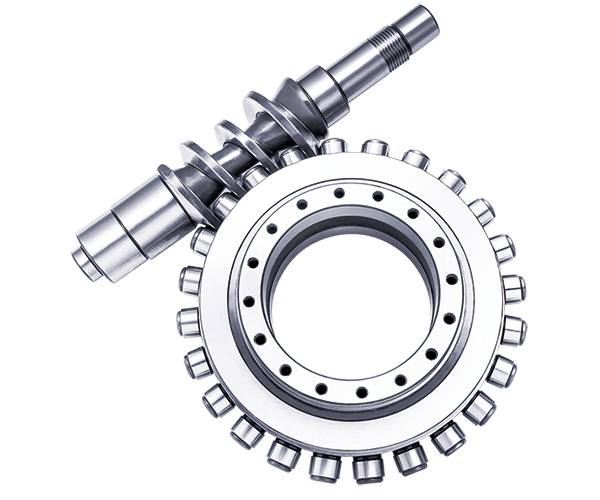

2.高精密滚子凸轮，传动定位精度高背隙容易调整，可与CNC机器连线旋转或搭配单轴控制器加工。





单位
AR-135
AR-160
AR-200
AR-250
AR-320


工作盘直径
mm
135
160
200
250
320


中心高度
mm
110
135
160
160
210


中心孔径
mm
Ø30H7/Ø15
Ø60H7/Ø45
Ø60H7/Ø45
Ø75H7/Ø70
Ø75H7/Ø70



盘面T型沟
mm
12H7
12H7
12H7
12H7
14H7


基准定位键
mm
14H7
14H7
18H7
18H7
18H7


伺服马达
发那科

α2i
α4i
α4i
α8i
α12i


三菱

HF75
HF104
HF104
HF154
HF204S


总减速比

30
36
36
60
60


最高回转数 (3000rpm)
rpm
100
83.3
83.3
50
50


容许切削扭力
kb/m
10
18
18
60
90


锁紧压力
空压
kg/cm2
5
5
5




油压
kg/m



30
30


锁紧扭力
sec
8
14
13
90
150


分割精度
sec
40
20
20
20
20


重覆精度

4
4
4
4
4


最小设定单位

0.001º
0.001º
0.001º
0.001º
0.001º


容许承重
立式
kg
20
70
70
100
150


卧式
kg
45
140
140
250
350


当夹锁时其容许负载

kgf
600
800
800
1400
2000



Fxl
kgf-m
8
13
13
150
260



Fxl
kgf-m
15
40
40
100
200


容许惯性
kg-m2
0.1
0.48
0.48
1.95
3.7
