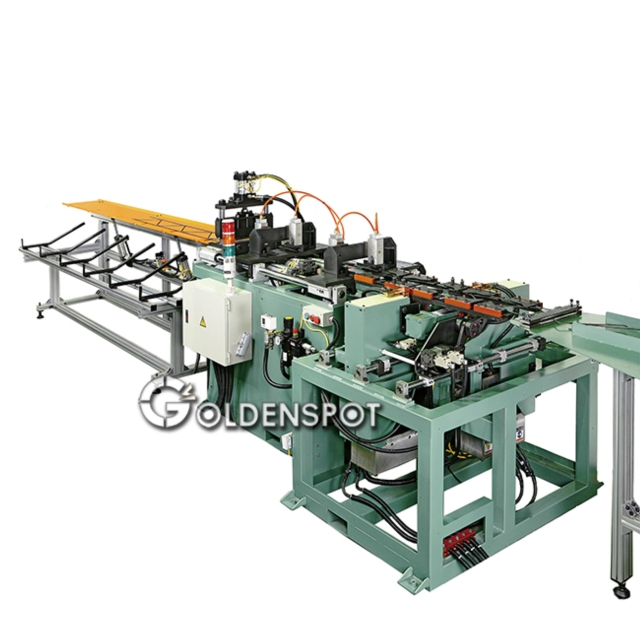

波浪型专用点焊网机

波浪型专用点焊网机

产品型号:
SS-SW400
原产地:
台湾

详细规格及用途描述

焊接流程
3组线盘(整捆盘圆线)→整直机构→输送机构(马达)→暂存区→输送机构(伺服马达)→1组波浪成型机构→波浪铁线暂存区→2组T型点焊机(点焊)→成品推料机构→成品裁断机构→成品暂存区

入线机构:侦测是否有线材进入
整直机构:将铁线整直动作
马达输送机构:将铁线输送至暂存区中
暂存区:将整直好的铁线先做暂存动作
整直机构:将铁线做再一次的整直动作
伺服输送机构:以伺服马达带动,依所设定之间距送线。
波浪成型机构:依设定之波型尺寸作成型。
点焊机构:共二组点焊汽缸进行双T型焊接。
成品推料机构:依固定之点焊间距做推料动作。
成品裁断机构:依设定的工件长度自动做裁切动作(油压系统)。
成品暂存区:工件裁断后,落入成品暂存区上。
控制系统:人机介面操作,配合PLC控制,资料增修及维护动作,都在人机介面操作,易于检修。

用途:波浪型点焊网
可用材质:不锈钢线、冷轧铁线、镀锌铁线

波浪型专用点焊网机
波浪型专用点焊网机
