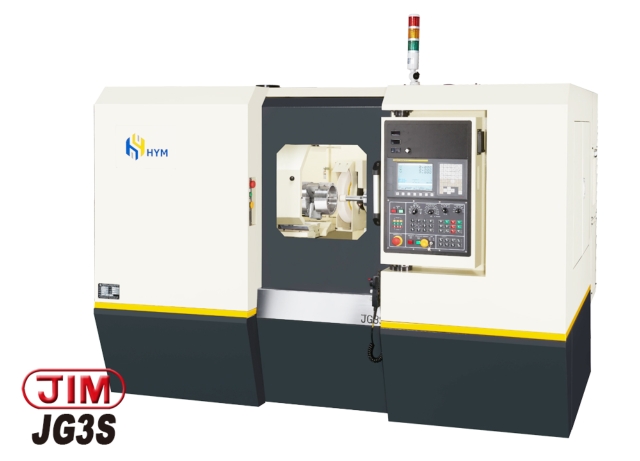

数控复合式内外径磨床 (经济效益型)

1.各部介绍
JG3系列针对工件之需求, 利用多种砂轮配置改善制程,提高精度之研磨机,能进行内径、外径、端面及锥度之同时研磨。简易的三轴伺服构造及双研磨主轴提供多样的系统配置，使加工能力无限宽广。
1-1.床台及三轴滑座
床台以FC30铸铁铸造而成。每机台均经过一年以上的自然放置，以消除内应力，确保机台稳定、不变形、精度高。
机械结构重心低，并采大角度倾斜式泄水本台设计，有利于切削液回圈时将切削残屑排出，保持机台清洁。
1-2. X、Z轴滑座
．采用滚柱式线性滑轨，具有高刚性耐重负荷，可大幅提升机械刚性。
．采用研磨级高精度滚珠螺杆，具有高精度，稳定性佳。
．润滑导管采用¢6mm的铝管连结，无断管失油之疑虑，确保机械滑道的寿命。
1-3.工件主轴
．工件主轴是由2个精密级斜角滚珠轴承TIMKEN 7014CP4及1所组合而成，组装后通过精度校验、温升测试，主轴鼻端采A2-5规格设计，适合搭配各式手动或油压夹头。
．主轴套管采一体式主轴，精度高，寿命佳，维修采更换式维修。
．采用伺服电机驱动，速度稳定、扭矩高。
．回转精度达0.001mm。
．工件头部下端采用鸠尾设计，当变换工件长度时容易更改变更，设定更为快速。
1-4.研磨砂轮轴（Z轴）
．研磨砂轮轴使用外径90mm皮带传动高速精密主轴，转速可选。
．研磨砂轮轴由3HP电机驱动。透过高速无段平皮带传动，采逆时针旋转。
．内径砂轮最大可安装φ125mm。
．标配变频器(YASKAWA)使用可依内研磨主轴转速设定所需频率。
．可选配高速直驱电主轴。
1-5.自动润滑系统
．滑道油回油采3段浸油式过滤，确保回油乾净，不会带有杂质，以确保轨道完美。
．滑道采用强制给油润滑，轨道寿命长，稳定度高。
．使用台制1 HP直结泵浦。
．装置压力检测，油压压力润滑失效则发出警告讯息。
．独立轨道润滑油容量53公升。
1-6.冷却水箱
．标准水箱容量250公升、
．台制电磁过滤机/过滤金属类之铁屑。
．（选配）台制纸带过滤机/过滤非铁类金属之杂屑。
1-7.控制器:FANUC 0i-TF
．控制软体: JIMATIC F-9000
．控制模式
a)AUTO mode.
b)MDI mode.
c)JOG mode.
d)MPG mode. (HANDLE)
e)EDIT mode.
