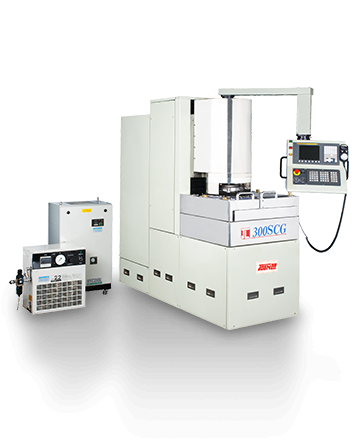

回转型磨床(晶瓷加工机)

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型号
JL-200 SCG
JL-300 SCG


加工能力


工作台直径
ɸ200
ɸ300


机器配置
1支主轴 / 1个旋转工作台
1支主轴 / 1个旋转工作台


主轴


型式
气静压主轴
气静压主轴


主轴数量(mm)
1
1


伺服马达功率
3.7 kw
15 kw


刀具
ψ250 (mm) 钻石砂轮
ψ350 (mm) 钻石砂轮


主轴转速(rpm)
Min1000 ~ Max 3000 rpm
Min1000 ~ Max 3000 rpm


Z 轴


行程
100 mm
200 mm


进给解析度
0.1μm
0.1μm


最大快速移动速度
300 mm / min
300 mm / min


工作台


行程
气静压工作台
气静压工作台


工作台数
1
1


最大转速
500 rpm
500 rpm


工作台面积(mm)
φ200 mm
φ300 mm


最大承载重量
15 kg
20 kg


尺寸


机器重量(Kgs)
2000
3000


机器作业空间 (长×宽x高)
1000 (W)×1700 (D)×2100 (H) mm
1000 (W)×1700 (D)×2100 (H) mm


加工精度


TTV 表面粗度
1.5 μmRa0.02μm（矽晶圆）
1.5 μmRa0.02μm（矽晶圆）
