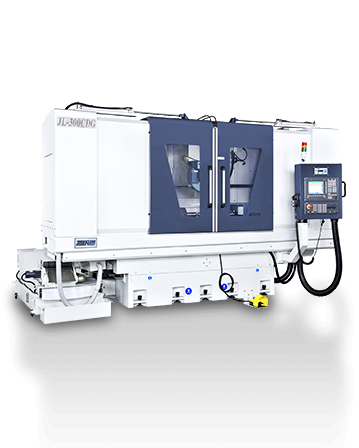

CNC 成型磨床(动柱系列)

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型号
JL-300 CDG


加工能力


工作台面积(WxL)(mm)
500x1000


工作台最大行程(前后 * 左右)(mm)
550x1100


工作台面至主轴中心最大距离(mm)
730


工作台最大载重(Kg)
1100 (含分度盘)



工作台T沟(公称尺寸*沟数)(mm*N)(*mm)
14*3


主轴


马达(HP*P)
15Kw 1PH8133


主轴转速(rpm)
Max 8000/线速度<2000M/min


砂轮尺寸


(外径 * 厚度 * 内径)(mm)
Ø 405*50* Ø 127


卧式分度盘+油压尾座


盘径(mm)
Ø300


中心高(mm)
210


刀具规格
BT50


最大载重(Kg)
85


最小设定单位
0.001


分割精度(秒)
15”


重复精度(秒)
单向4”/ 双向8”


刹车扭力(Kg.m)
142 (油压20Kg/cm2)


修整器


钻石滚輪(外径*厚度*内径)(mm)
Ø150*20~30*Ø52


伺服马达功率(Kw)
0.82/1FK7042/3000rpm


左右进给


行程(mm)
1100


滚珠螺杆(直径*螺距)(mm)
Ø40*25


轨道
双V型轨道


伺服马达(Kw)
5.23/1FK7103/2000rpm


移动速度(m/min)
0~25


最小设定单位(mm)
0.001


前后进给


行程(mm)
550


滚珠螺杆(直径*螺距)(mm)
Ø50*10


轨道
55型线性滑轨


伺服马达(Kw)
2.29/1FK7063/3000rpm


移动速度(m/min)
8


减速比
0.1:0.3


最小设定单位(mm)
0.001


重 量


机器重量(Kgs)
10000


装箱毛重(Kg)
10700


尺寸


机器尺寸(长*宽*高)(mm)


(LxWxH)(mm)
4225*2975*2558


装箱尺寸 (长 x 宽 x 高)/cm


(LxWxH)(mm)
4500*2290*2550
