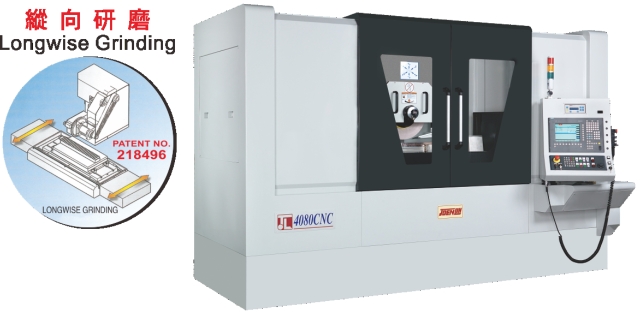

![CNC 成型磨床(鞍座系列) CNC 成型磨床(鞍座系列)](https://www.cens.com/cens/supplier/3184/product/178640/BIG.jpg?xxx=1724805801032)
CNC 成型磨床(鞍座系列)
- 产品型号:
- *JL-4080CNC-344
详细规格及用途描述
.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}
型号
JL-4080CNC-340
JL-4080CNC-341(纵向研磨)
JL-4080CNC-344 (重切削/深切缓进)
加工能力
工作台面积(WxL)(mm)
400x800
400x800
400x800
工作台最大行程(前后 * 左右)(mm)
480x1100
430x1100
480x1100
磁盘面积(前后*左右)(mm)
400x800
400x800
400x800
主轴中心至工作台面最大距离(mm)
600
650
600
工作台最大承载重量(含电磁盘)(Kgs)
800
800
800
砂轮主轴
伺服马达(連续/30 分钟)(Kw)
18/16
11
28/39
主轴转速(rpm)
18/16
11
28/39
砂轮尺寸
(外径 * 厚度 * 内径)(mm)
ø355 x 50 x ø127
ø355 x 50 x ø127
ø510 x 50~150 x ø203.2
X左右进给
行程(mm)
1100
Z axis:430
1100
驱动方式 (油压/滚珠螺杆)
滚珠螺杆
滚珠螺杆
滚珠螺杆
伺服马达(Kw)
4.5 (4.1)
4
5
移动速度(m/min)
0~20
10
0~25
轨道
线性滑轨
线性滑轨
线性滑轨
Y前后进给
行程(mm)
420
470
345
驱动方式 (油压/滚珠螺杆)
滚珠螺杆
滚珠螺杆
滚珠螺杆
伺服马达(Kw)
5
4
5
移动速度(m/min)
10
10
3
最小设定单位(mm)
0.001
0.001
0.001
轨道
线性滑轨
线性滑轨
线性滑轨
Z前后进给
行程(mm)
480
Z axis:1100
480
驱动方式 (油压/滚珠螺杆)
滚珠螺杆
滚珠螺杆
滚珠螺杆
伺服马达(Kw)
3.0 (2.7)
4
5
移动速度(m/min)
10
20
5
轨道
线性滑轨
线性滑轨
线性滑轨
砂輪修整器
钻石滚轮(外径x厚度x内径)(mm)(选配)
ø100 x max.50 x ø52
ø100 x max.50 x ø52
ø100 x max.50 x ø52
最高转速
5000
6000
6000
伺服马达(Kw)
0.5
0.5
3
重 量
机器重量(Kgs)
8000
9000
6000
尺寸
机台作业空间 (长 × 宽 x 高)(mm)
(LxWxH)(mm)
3490 x 3260 x 2355
3490 x 3260 x 2355
3490 x 3260 x 2355
装箱尺寸 (长 x 宽 x 高)/cm
(LxWxH)(mm)
3700x2300x2550
3700x2780x3050
3700x2780x3050
