![半自动磨床(动柱系列) 半自动磨床(动柱系列)](https://www.cens.com/cens/supplier/3184/product/178634/BIG.png?xxx=1724805801314)

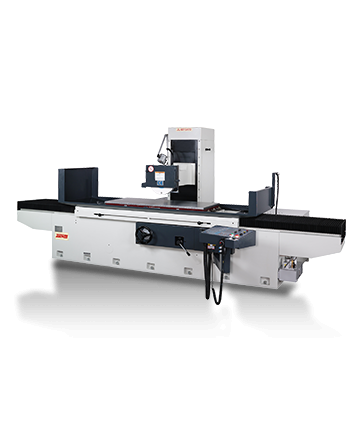

半自动磨床(动柱系列)
- 产品型号:
- *JL-5010AHR/JL-5015AHR/JL-5020AHR *JL-6010AHR/JL-6015AHR/JL-6020AHR *JL-7010AHR/JL-7015AHR/JL-7020AH
详细规格及用途描述
.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}
型号
JL-50100AHR
JL-50150AHR
JL-50200AHR
JL-60100AHR
JL-60150AHR
JL-60200AHR
JL-70100AHR
JL-70150AHR
JL-70200AHR
加工能力
工作台面积(WxL)(mm)
500x1000
500x1500
500x2000
600x1000
600x1500
600x2000
700x1000
700x1500
700x2000
最大研磨面积(mm)
500x1000
500x1500
500x2000
600x1000
600x1500
600x2000
700x1000
700x1500
700x2000
主轴中心至工作台面最大距离(mm)
600 [加高:800&1000-选购]
600 [加高:800&1000-选购]
600 [加高:800&1000-选购]
600 [加高:800&1000-选购]
600 [加高:800&1000-选购]
600 [加高:800&1000-选购]
600 [加高:800&1000-选购]
600 [加高:800&1000-选购]
600 [加高:800&1000-选购]
工作台最大荷重重量 (kgs)
800
1200
1500
1000
1400
1700
1000
1400
1700
左右进给
工作台移动速度(m/min)
5~25
5~25
5~25
5~25
5~25
5~25
5~25
5~25
5~25
工作台滑道
一 V 型一平轨道
一 V 型一平轨道
一 V 型一平轨道
一 V 型一平轨道
一 V 型一平轨道
一 V 型一平轨道
一 V 型一平轨道
一 V 型一平轨道
一 V 型一平轨道
前后进给
每次前后动进刀量[近似值] (mm)
0.5~20
0.5~20
0.5~20
0.5~20
0.5~20
0.5~20
0.5~20
0.5~20
0.5~20
前后快送速度 (mm/min)
60Hz
1100 mm/min
1100 mm/min
1100 mm/min
1100 mm/min
1100 mm/min
1100 mm/min
1100 mm/min
1100 mm/min
1100 mm/min
50Hz
900 mm/min
900 mm/min
900 mm/min
900 mm/min
900 mm/min
900 mm/min
900 mm/min
900 mm/min
900 mm/min
前后手轮进刀量 (mm)
每转 1
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")
每刻度 1
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
上下进给
砂轮座快速上下[近似值][选购](mm/min)
300
300
300
300
300
300
300
300
300
上下手轮进刀量 (mm)
(X1)
0.1mm
0.1mm
0.1mm
0.1mm
0.1mm
0.1mm
0.1mm
0.1mm
0.1mm
(X5)
0.5mm
0.5mm
0.5mm
0.5mm
0.5mm
0.5mm
0.5mm
0.5mm
0.5mm
(X10)
1 mm
1 mm
1 mm
1 mm
1 mm
1 mm
1 mm
1 mm
1 mm
(X1)
0.001mm
0.001mm
0.001mm
0.001mm
0.001mm
0.001mm
0.001mm
0.001mm
0.001mm
(X5)
0.005mm
0.005mm
0.005mm
0.005mm
0.005mm
0.005mm
0.005mm
0.005mm
0.005mm
(X10)
0.01 mm
0.01 mm
0.01 mm
0.01 mm
0.01 mm
0.01 mm
0.01 mm
0.01 mm
0.01 mm
上下自动进刀[选购}(mm)
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
砂轮
砂轮转速(R.P.M)
60Hz(rpm)
1750R.P.M
1750R.P.M
1750R.P.M
1750R.P.M
1750R.P.M
1750R.P.M
1750R.P.M
1750R.P.M
1750R.P.M
50Hz(rpm)
1450 R.P.M
1450 R.P.M
1450 R.P.M
1450 R.P.M
1450 R.P.M
1450 R.P.M
1450 R.P.M
1450 R.P.M
1450 R.P.M
砂轮尺寸
(外径 * 厚度 * 内径)(mm)
405x50x127 (16"x2"x5")
405x50x127 (16"x2"x5")
405x50x127 (16"x2"x5")
405x50x127 (16"x2"x5")
405x50x127 (16"x2"x5")
405x50x127 (16"x2"x5")
405x50x127 (16"x2"x5")
405x50x127 (16"x2"x5")
405x50x127 (16"x2"x5")
马达
主轴马达 (HP*P)
10[15-选购]
10[15-选购]
10[15-选购]
10[15-选购]
10[15-选购]
10[15-选购]
10[15-选购]
10[15-选购]
10[15-选购]
油压帮浦马达(HP)
3
5
5
3
5
5
3
5
5
前后自动马达(HP)
1/5
1/5
1/5
1/5
1/5
1/5
1/5
1/5
1/5
上下快速马达[选购] (HP)
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
水泵浦[选购](HP)
1/4
1/4
1/4
1/4
1/4
1/4
1/4
1/4
1/4
重 量
机台净重 Kgs(lbs)
6000
7200
8400
6300
7500
8700
6600
7800
9000
装箱毛重 Kgs(lbs)
6800
8100
9400
7100
8400
9700
7400
8700
10000
尺寸
机器占地面积(长*宽*高)(mm)
(LxWxH)(mm)
4600*2300*2040
4800*2300*2040
6000*2300*2040
4600*2450*2040
4800*2450*2040
6000*2450*2040
4600*2550*2040
4800*2550*2040
6000*2550*2040
装箱尺寸 (长 x 宽 x 高)/cm
(L×W×H)/cm
376*230*228
391*228*228
477*228*228
376*230*228
391*228*228
477*230*228
376*228*228
391*228*228
477*228*228
