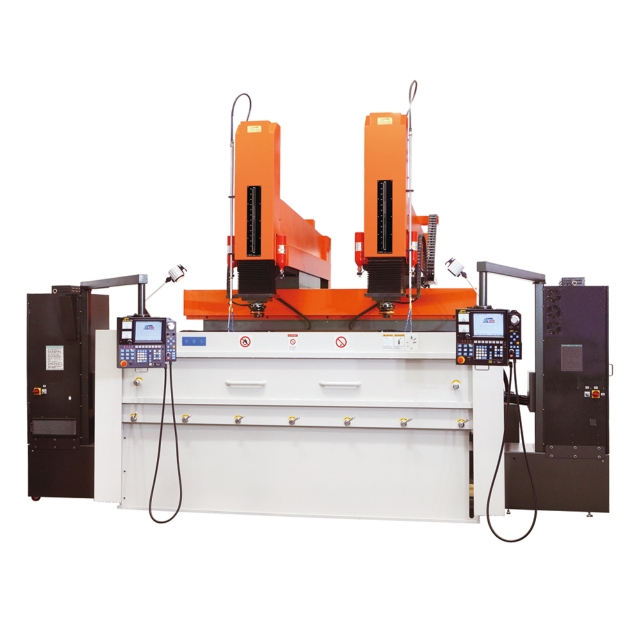

M1510-2H
详细规格及用途描述
．X、Y、Z三轴使用AC马达
．多孔穴加工、扩孔加工、螺纹加工
．可搭配ATC及C轴加工
．放电R角<0.02mm
．多孔穴加工、扩孔加工、螺纹加工
．可搭配ATC及C轴加工
．放电R角<0.02mm
．最佳表面粗度Ra<0.1µm.
．三轴自由定义加工轴向及扩孔功能
．快速跳跃及间段长行程排渣功能
．特殊肋骨加工功能
．三轴自由定义加工轴向及扩孔功能
．快速跳跃及间段长行程排渣功能
．特殊肋骨加工功能
| Specification | M1510-2H |
|---|---|
| X、Y行程 | 单动 860 x 1000 mm 双动 430 x 1000 mm |
| Z伺服行程及(辅助行程) | 600 mm |
| 工作台面积 | 1580 x 1100 mm |
| 工作油槽内容积 | 2070x1620x650 mm |
| 主轴与工作台最大距离 | 1350 mm |
| 电极最大重量 | 200 kgs |
| 工作台最大承重 | 9500 kgs |
| 过滤桶容量 | 3200 Liter |
| 过滤芯数量 | 12 pcs |
| 机台总重量 | 15000 kgs |
| 机台高度 | 3670 mm |
| 放电能量 | 90A/5A.120A/5A.150A/5A.180A/5A.240A/5A.300A/5A |
| 输入电源 | 220 / 380 / 415 / 440 V |
| 总容量 | 20KVA / 26KVA / 34KVA |
| 最快加工速度 | 600/800/1000/1200/1600/2000 mm3/min |
| 最细表面粗度 | Ra≦0.1μm |
| 最低电极消耗比 | <0.2% (特殊配备可达<0.1%) |
