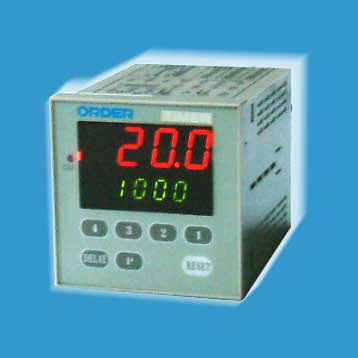

数位式计时器

．4位显示2段设定2段输出计时器
．操作简单：个别位数单独之设定键，与指拨开关操作相同，无繁复之移位输入操作。



电子型录下载




．特 点：




操作简单
个别位数单独之设定键，与指拨开关操作相同，无繁复之移位输入操作


多种动作模式
输出自保，延时自动复归，立刻复归，手动或自动复归

可调输出时间
由0.1~999.9秒，由前面板按键输入

多种计时范围
最小计时单位可设为0.1秒，秒，分或小时，由使用者自行设定

双重计时时制
可选择10进制或60进制（例：1~9999秒或1~99分59秒）

EEPROM记忆
计时值，设定值，由IC永久记忆，达10年之久，无电池之衰竭漏液之危险

自动清除选择
由noMEM端子可选择断电记忆计时值或开机自动归零

计时暂停功能
由GATE端子可暂停计时

小数点显示
计时时小数点会依选择计时范围自动调整显示位置并闪烁

完整之输出端子
提供有接点N.O,N.C.二接点及无接点输出端子

大型七节管显示
设定值，计数值分色，前导零不显示，清晰易读

防污防尘构造
一体成型，薄膜按键，表面无空隙，不怕油污

可正数/倒数计时
使用者可自行以DIP SWICH设定正数或倒数计时


．规 格：





型 式
NT-411


设 定 段 数
1 段设定

计 时 范 围
0.1-999.9秒，1-9999秒，1-9999分，1-9999时
0分1秒~99分59秒，0时1分~99时59秒，0天1时~99天23时由DIP SWICH选择

输 入 方 式
无接点输入：ENCODER，近接开关等。L:0~3V, H:6~30V
有接点输入：Relay接点、微动开关等

输 出
接点输出：a, b接点各一（最大AC250V, 3A）
无接点输出：NPN电晶体集极输出，（最大DC30V, 0.5A）

输 出 时 间
自我保持或0.1~999.9秒（由面板设定）

输 出 模 式
N, R, C 动作（由 DIP SW 设定）

RESET 方式
外部RESET, 面板按键RESET, 计时动作自动RESET

计 时 暂 停
外部禁止计时输入端子GATE

按 键 指 示
设定值/DELAY值LED各别指示

输 出 指 示
面板OUT LED指示

记 忆 保 存
EEPROM 可保持10年, 设定值, 计时值,
Delay值同时记忆保存 DC 12V 50mA（最大）

电 源
AC 110V/220V

使 用 温 度
-10°C~+50°C

使 用 湿 度
45~85%RH



．动作模式设定 DIP Switch
．DIP Switch 设定后，需断电再开或压前面板 (Reset) 键方能生效。



．应用范围：
．NT-411 只能设 T2 及 TD，输出亦有 OUT2 (OUT) 一个。






．配线端子



端 子
一段设定型 (NT-411)

1
AC OV
2
AC 110V
3
AC 220V
4
－
5
N.C.
}接点输出

6
COM
7
N.O.
8
GND
9
RESET 复归输入
10
START 起动输入
11
noMEM 不记忆输入
12
OUT 无接点输出
13
－
14
DC +12V 输出电源
15
GATE 暂停计时输入
16
－
17
－
18
－
