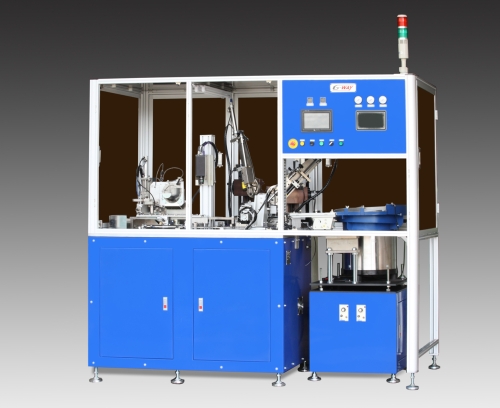

油封修边, 装簧及尺寸测量机
- 产品型号:
- Model ATOAS-20, ATOAS-40, ATOAS-60
- 原产地:
- 台湾
详细规格及用途描述
本机器适用于生产线上多量少样油封的切削毛边, 装填弹簧及尺寸的测量。
操作者选取一个油封作为样本并以2D或3D的仪器测量其尺寸, 然后将测量值输入HMI中当成样本尺寸以教导PLC如何确认被测量的油封。
操作者于HMI上输入标准尺寸及上下限值。
震动桶将油封震动至正确位置。
吸盘将油封精确的置放于主轴之上。
可同时修内唇及毛边。
磁盘/震动盘将弹簧送至正确挂簧位置。
气缸推快速的推动治具来将油封与弹簧组合。
以探针确认弹簧是否正确装填。
CCD摄相机测量挂簧后的内径及外径。
将不良品及良品分离。
计数器自动测量良品数量, 当良品数量达到设定数量时, 机器暂停警示灯亮及响起。
刀片的每一次行程都会被计数, 当切割数量达到设定的刀片寿命时, 机器暂停警示灯亮及响起。
