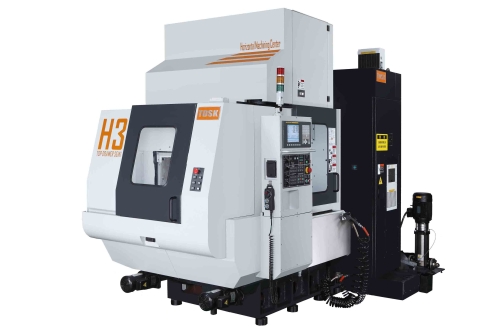

CNC 卧式综合加工中心机
- 产品型号:
- H3
- 原产地:
- 台湾
详细规格及用途描述
此机型具有最小占地面积的特性,主要是刀库小型化,并整合于机台上方,无导刀、刀库横移机构达成最简化设计,换刀可靠度大富提高。再加上快速换刀机构,效率因此大幅提升。TDSK H3机台工作台面为300四方,与市面上现有的同类大型工作台500四方机台相比,两台H3的建置成本约等于一台工作台500四方机型的投资金额;而泰柏H3因换刀、工作台交换、进给率、主轴转速都较快,因此单台机台下约可得到大型机1.3倍的生产力。因此在同样的投资金额下选用TDSK H3机台可设置两台,便可达到2.6倍的生产力。
*行程:X轴行程 460mm, Y轴行程 350mm, Z轴行程 350mm
*工作台尺寸: 300 x 300mm
*工作台最大载重: 120kg
*最大工件尺寸: ø455 x 410mm
*主轴型式: #40皮带, 主轴转速 10,000rpm(选配18000RPM)
*X/Y/Z轴-快速进给: 48/48/48 m/min.
*X/Y/Z轴-切削进给: 12/12/12 m/min.
*刀库形式:链式刀仓 凸轮式换刀
More specifications (pdf) ![](/cens/images/os_pdf.gif)
