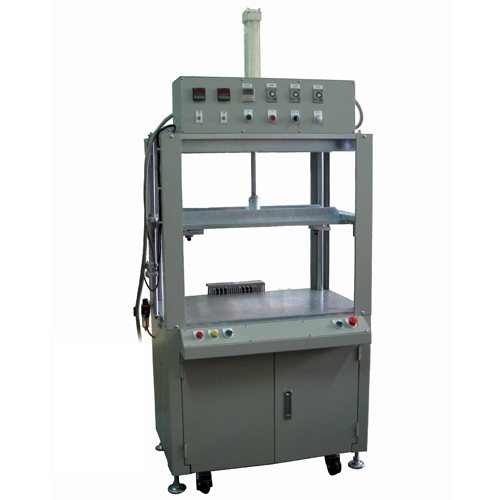

油壓式熱壓機

產品特性：
‧出力壓力穩定。
‧油壓缸使用高低壓力作動。
‧接觸熔接物時油壓缸使用低壓慢速(可調壓力高低，速度可調)來熔接。
‧凝固距離與凝固時間可依熔接物特性作調整。

說明：
‧利用熱模加溫使熔接物表面溶解再行加壓铆接，可使塑膠與不同材質間產生緊密配合固定。
‧熱熔铆接點在已設定之時間下熔铆接與凝固。
‧螺絲埋植

本機適用產品：車燈線路板，LED線路板，塑膠幫浦葉，汽車把手，後視鏡內活動片。




機台品號
SH6035-ON
SH6035-OD


配備


作動模式
上下模板結合方式
油 壓
●
●


鎖模模式
上模板
壓 板
●
●


下模板
壓 板
●



線路控制
繼電器
●



溫度顯示器
2 組（含異常警報）
●
●


汽源檢知器
●
●


安全網
紅外線光電式

擇一


汽動式PC門板



油壓馬達
1 HP
1 HP


使用電壓
220 / 380 V
220 / 380 V


基本耗電 (熱模另計)
3 A
3 A


每組顯示器最大負載電流
30 A
30 A


最大作業空間
650 x 350 x 600
650 x 350 x 600


最大模具尺寸
500 x 300 x 300
500 x 300 x 300


最小壓合高度
180 mm
180 mm


機台外觀尺寸
1000 x 750 x 2060
1000 x 750 x 2060


木箱尺寸
1200 x 850 x 2300
1200 x 850 x 2300


淨 重
450 kg
450 kg


毛 重
580 kg
580 kg




代碼說明
‧O：油壓式 ‧N：基本型‧D：安全門
