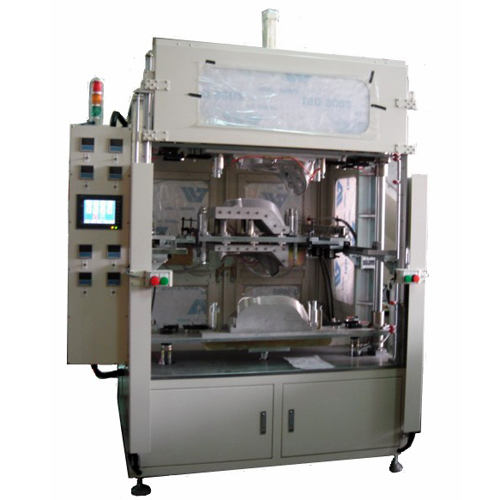

油壓式熱板熔接機

特性：
‧作動時使用壓力穩定(沒有空氣壓縮問題)。
‧本機油壓缸使用高低壓力作動。
‧接觸熔接物時油壓缸使用低壓慢速(可調壓力與速度)來熔接。
‧熱模作動時其緩衝距離，可依模具重量作最佳調整，使機台在作動時，震動減到最低。
‧熱板模具使用高精度線性滑軌傳動。
‧當停電時本機油缸會自動回歸，可避免上下模具長時間受熱而變形，即可確保模具精度。

說明：
‧利用熱板模具加溫使熔接物表面溶解再行加壓結合。
‧加壓結合後可達到緊密接合之要求，並可做到水氣密等需求。
‧本機適用於超音波無法熔接或加工困難之塑品。
‧本機適用於大型或3D不規則塑膠品。

本機適用產品：汽車尾燈，方向燈，第三煞車燈，輔助水箱，空氣濾清器。





機台品號
SH10050-2H-ON
SH10050-2H-OD
SH10050-2H-OMM


配備


作動模式
熱模板
空 壓
●
●
●


油 壓
●
●
●


轉角缸
●
●
●


上模板
壓 板
●
●



轉角缸


●


轉角缸
●
●
●


線路控制
繼電器
●




PLC

●
●


溫度顯示器
4組（含異常警報）
●
●
●


上模板防脫裝置
●
●
●


真空檢知器
●
●
●


氣源檢知器
●
●
●


熱模板後退緩衝器
●
●
●


油壓壓力比例閥


●


手/自動治具閥
●
●
●


安全網
紅外線光電式
●
●
●


氣動式PC門板


●


人機介面


●


油壓馬達
3HP
3HP
3HP


基本耗電 (熱模另計)
5A
7A
7A


每組顯示器最大負載電流
30A
30A
30A


最大作業空間
1000X500X1050
1000X500X1050
1000X500X1050


最大模具尺寸
850x380x250
850x380x250
850x380x250


最小結合空間
260mm
260mm
260mm


機台外觀尺寸
2700x2050x1600
2700x2050x1600
2700x2050x1600


木箱尺寸
2420x2200x1750
2420x2200x1750
2420x2200x1750


淨 重
2650kg
2650kg
2650kg


毛 重
2900kg
2900kg
2900kg




代碼說明
‧O：油壓式 ‧N：基本型 ‧C：夾具型 ‧D：安全門 ‧MM：人機介面
